雨水口設計要點及型式
[ 編輯:admin | 時間:2020-07-09 10:26:17
| 瀏覽:81333次 | 來源:中國市政建設網 | 作者: ]
一、雨水口的設計要點

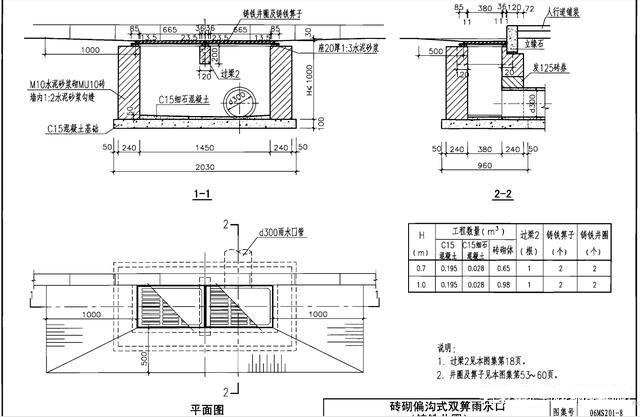

1、道量匯水點、人行橫道上游、沿街單位出入口上游、靠地面徑流的街坊或庭院的出水口等處均應設置雨水口。道路低洼和易積水地段應根據需要適當增加雨水口。 2、雨水口的泄水能力，平箅式雨水口約為20L/S，聯合式雨水口約為30L/S。大雨時易被雜物堵塞的雨水口泄水能力應乘以0.5～0.7的系數。多箅式雨水口、立式雨水口的泄水能力經計算確定。 3、平箅式雨水口的箅面應低于附近路面3～5CM，并使周?chē)访嫫孪蛴晁�。立式雨水口進水孔底面應比附近路面略低。 4、雨水口井的深度宜小于或等于1M。冰凍地區應對雨水井及其基礎采取防凍措施。在泥沙量較大的地區，可根據需要設沉泥槽。 5、雨水口連接管最小管徑為200MM。連接管坡度應大于或等于10%，長度小于或等于25M，覆土厚度大于或等于0.7M。 6、必要時雨水口可以串聯。串聯的雨水口不宜超過三個，并應加大出口連接管管徑。雨水口連接管的管基與雨水管道基礎做法相同。 7、雨水口的間距宜為25～50M，其位置應與檢查井的位置協調，連接管與干管的夾角宜接近90°；斜交時連接管應布置成與干管的水流順向。 8、平面交叉口應按豎向設計布設雨水口，并應采取措施防止路段的雨水流入交叉口。 二、雨水口的型式 雨水口的型式分為平箅式、偏溝式、聯合式、立箅式，按箅數分為單箅、雙箅、多箅，他們之間的區別如下： 各種形式的篦子是沒有區別，只是數量的多少，區別的是排水口集水的位置； 1.偏溝式雨水口
從06MS201圖集可以看到，一般位于路沿石邊，排水是通過路邊側石來收集雨水，有一個比較顯著的特點，布置在有道路沿石的附近，箅子有一側面是緊靠側石或立緣石用于收集雨水。收水功能不如平箅式雨水口，施工也不如平箅式雨水口方便。

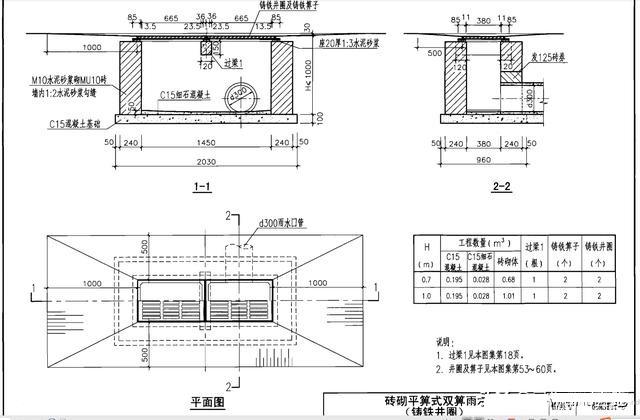

偏溝式雨水口適用于道路路緣處，一是加大道路橫坡(與砼路面同坡，與瀝青混凝土路的平石同坡)，二是便于匯流;道路結構層施工時注意按"偏溝式雨水口"的表面坡度控制結構層坡度就是"平箅式雨水口"用于兩側對稱匯流的部位。 2、平篦式雨水口

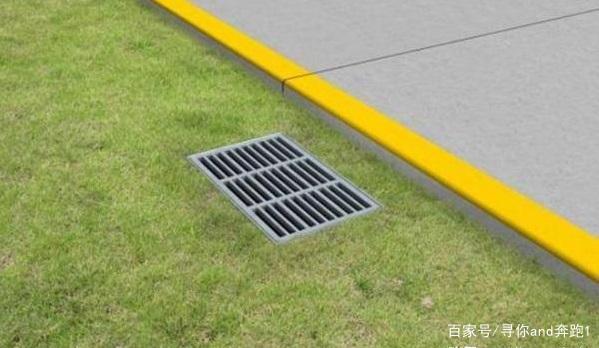

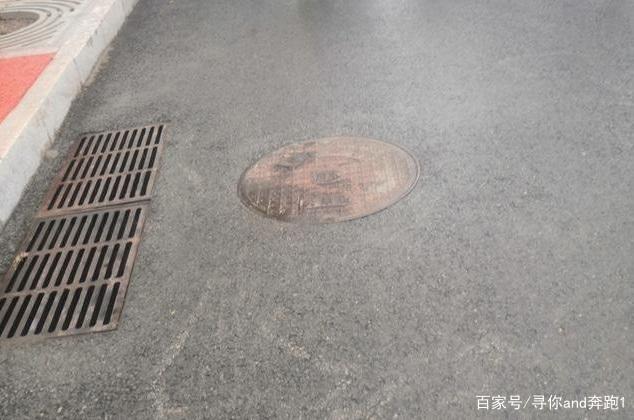

平算式雨水口有緣有平箅式和地面平箅式。緣石平箅式雨水口適用于有緣石的道路，雨水口和路面的側平石一樣高，可以在馬路中心或邊，排水口比路面底一些，通過道路路面的坡度收集雨水。

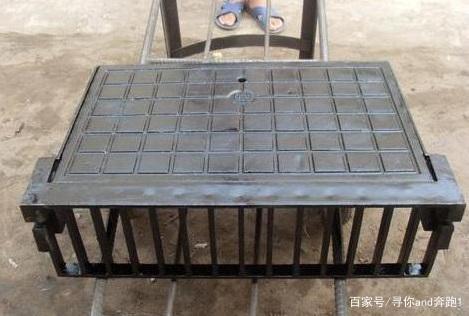

3、立箅式雨水口
立式雨水口有立孔式和立箅式，適用于有緣石的道路。其中立孔式適用于箅隙容易被雜物堵塞的地方。

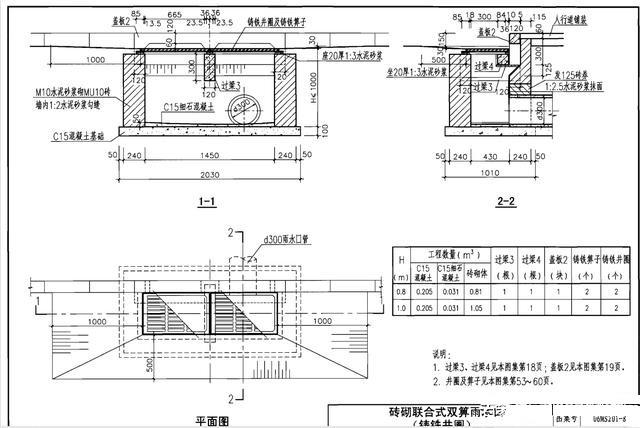

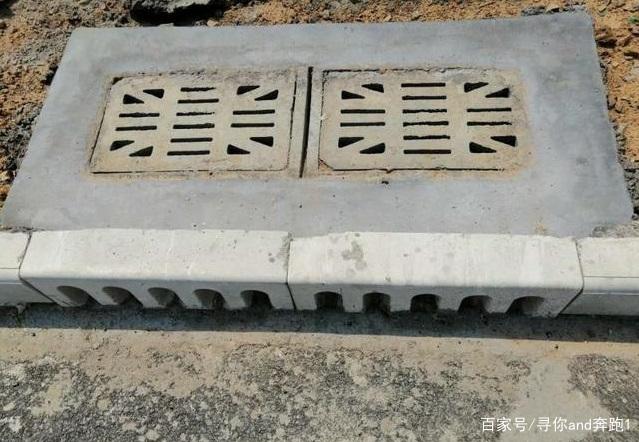

4、聯合式雨水口
平箅（偏溝）與立式的綜合形式，適用于路面較寬、有緣石、徑流量較集中且有雜物處。
